316L ステンレス鋼圧縮継手おねじエルボ

ホーム / 製品 / ステンレス鋼管継手 / チューブと雄管 / 316L ステンレス鋼圧縮継手おねじエルボ

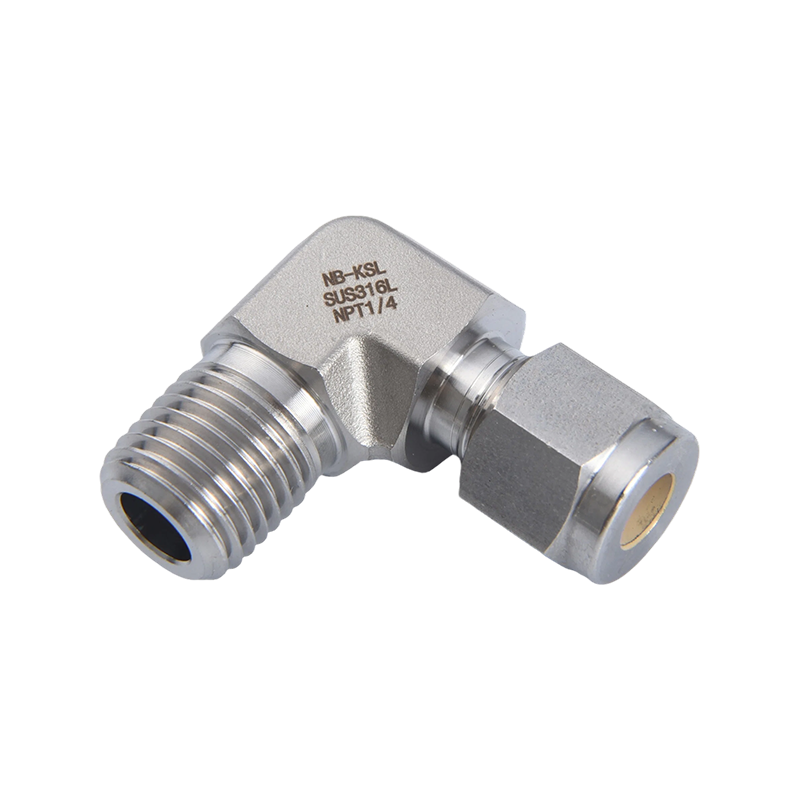

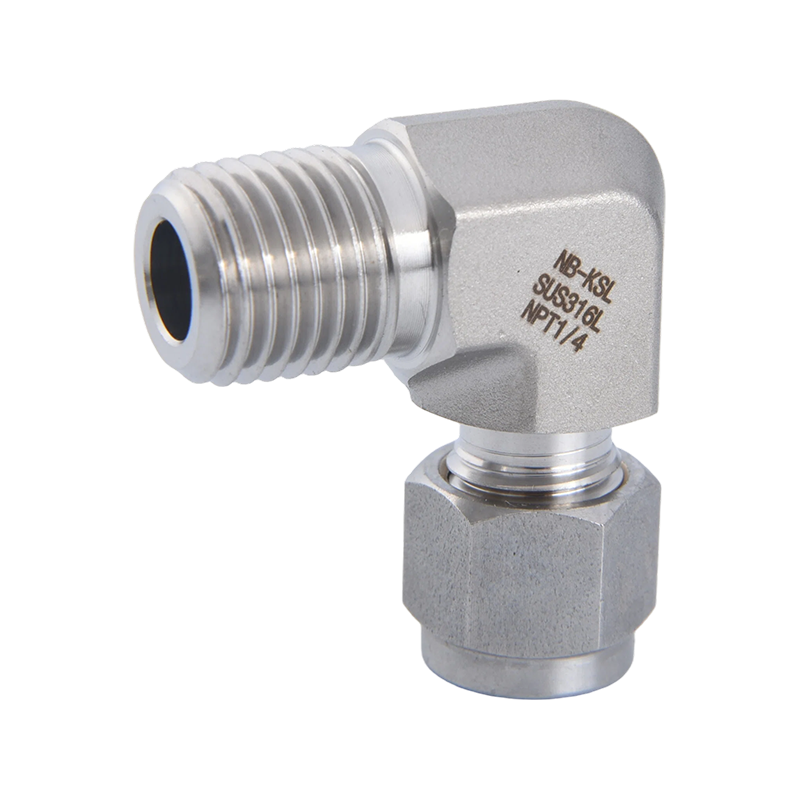

316L ステンレス鋼圧縮継手おねじエルボ

316L ステンレス鋼圧縮オスエルボの主な利点
316L ステンレス鋼の圧縮オス型エルボは、計装システムに不可欠な方向性フィッティングです。主に、圧力計、センサー、バルブなどの雌ねじポートを備えた機器にチューブを 90 度の角度で接続するために使用されます。

1. コンパクトな90°指向性レイアウト
スペースの最適化: 狭いエンクロージャや密集した配管ネットワークでは、エルボ設計により配管を装置の壁の近くで回転させることができます。これにより、設置スペースが大幅に節約され、よりクリーンでプロフェッショナルなシステム レイアウトが作成されます。
応力の軽減: チューブ自体を強制的に曲げる場合と比較して、精密鍛造エルボを使用すると、曲げ時の機械的ストレスがなくなり、チューブの疲労や潜在的な故障が防止されます。

2. 316L素材の優れた耐久性
耐食性のパイオニア: 316 ステンレス鋼の「L」(低炭素) グレードは、耐孔食性および隙間腐食性に優れています。その耐用年数は、特に塩化物が豊富な (沿岸) 環境や攻撃的な化学媒体において、標準の 304 ステンレス鋼をはるかに上回ります。
高圧および高温の弾力性: 極端な熱サイクル下でも材料の安定性を維持し、熱膨張と収縮によってフィッティング本体に亀裂が生じないようにします。

3. 強度を最大限に高める精密鍛造ボディ
一体構造: 高品質のエルボは、溶接や組み立てではなく、鍛造ボディプロセスを使用して製造されています。この鍛造構造により、内部のブローホールや多孔性が排除され、高圧条件 (最大 6000 psi) での高い破裂強度が保証されます。
スムーズな内部流れ: 内部流路は精密機械加工されており、コーナー部分はスムーズに移行し、流体の乱流と圧力降下を最小限に抑えます。

4. 気密「二重保険」シール
圧縮端: クラシックなダブルフェルール設計は、フロントフェルールをシールに使用し、バックフェルールをグリップに使用して、気密な金属間シールを提供します。
ねじ端：おねじ端（NPT、BSPTなど）は精密研磨されています。ネジ山シーラントまたは PTFE テープと併用すると、長期間の動作振動に耐える強固な接続が実現します。

5. かじり防止設計による簡単な取り付け
硬化ネジ: ネジには表面硬化処理が施されており、取り付け時のネジのかじりを効果的に防止し、複数回の分解と再組み立てを可能にします。
標準化された組み立て: 特別な工具や溶接は必要ありません。シンプルなレンチを指定の回転数で締めるだけで、毎回一貫した安全な接続が保証されます。

Contact Us お問い合わせ
前へV：316L ステンレス鋼圧縮継手雄ねじスループレートコネクタ 次へ：316L ステンレス鋼圧縮継手おねじ側ティー
  • 説明
  • お問い合わせ

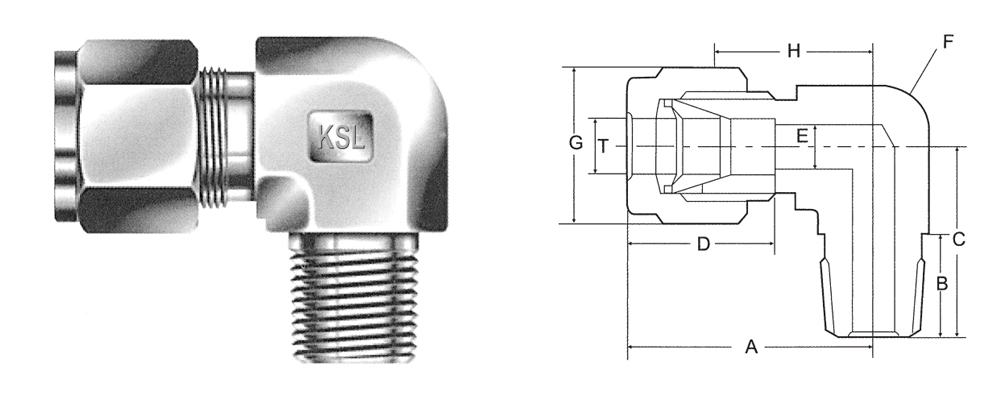

(メートル法)

カタログ番号

Tチューブ外径

PT-NPT 雄管サイズ

A

B

C

D

E

F

K

G

H

私-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

私-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

私-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

私-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

私-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

私-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

私-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

私-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

私-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

私-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

私-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

私-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

私-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

私-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

私-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(分数)

カタログ番号

Tチューブ外径

PT-NPT 雄管サイズ

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(分数)

カタログ番号

Tチューブ外径

G-NPT 雄管サイズ

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

特に指定がない限り、すべての寸法はミリメートル単位です。参照用のみであり、変更される可能性があります。
