316L ステンレス鋼圧縮継手おねじ側ティー

ホーム / 製品 / ステンレス鋼管継手 / チューブと雄管 / 316L ステンレス鋼圧縮継手おねじ側ティー

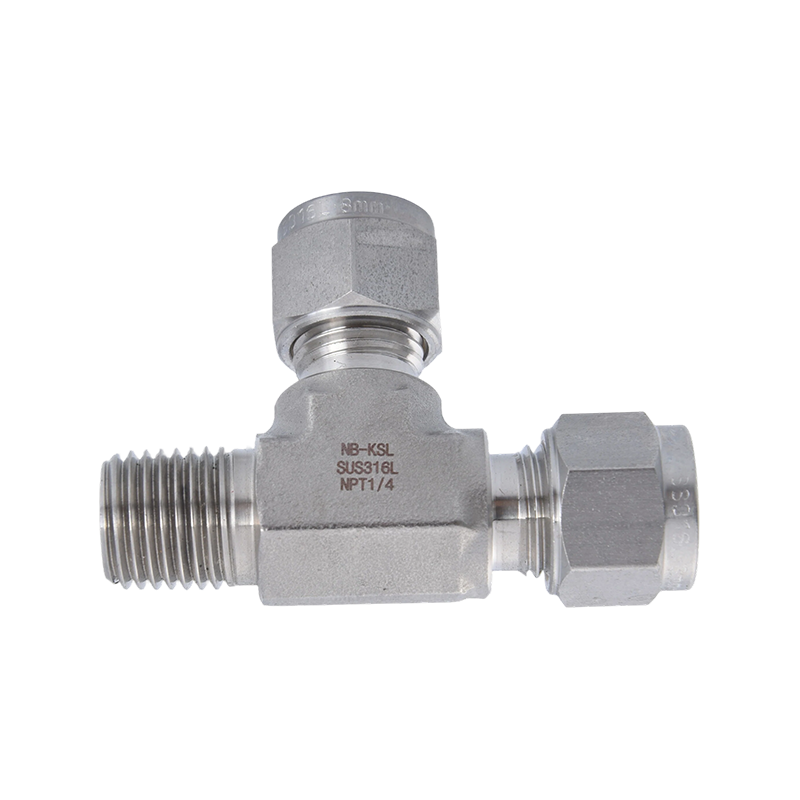

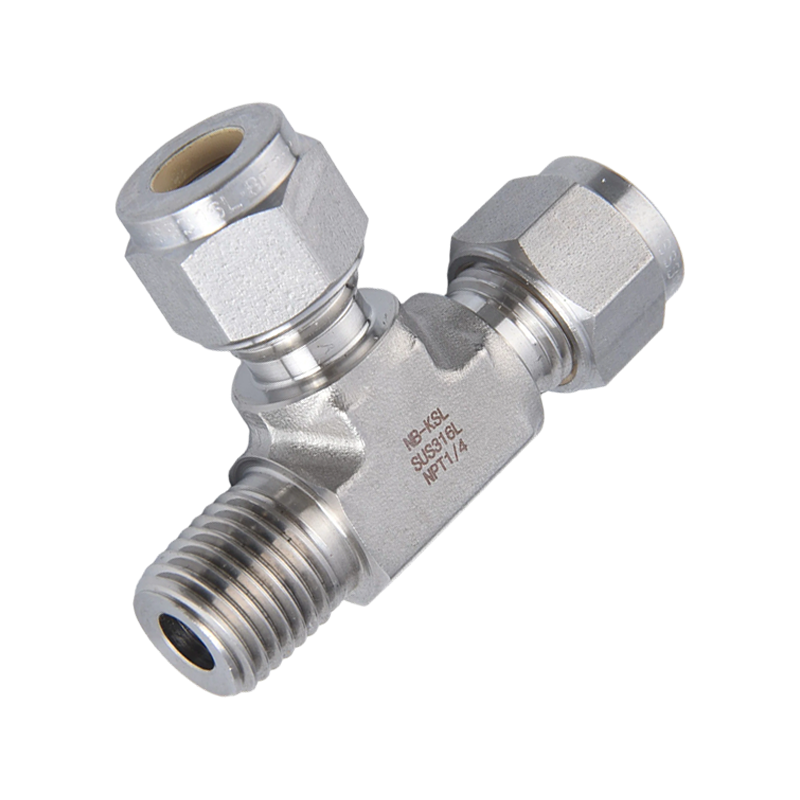

316L ステンレス鋼圧縮継手おねじ側ティー

316L ステンレス鋼オスサイドティーの主な応用分野
オス サイド ティーは特定の構成を備えています。ラン上の 1 つのポートは雄管ねじであり、もう 1 つのラン ポートと分岐ポートは圧縮チューブ継手です。この設計は、「分岐を伴うエンドポイント アクセス」シナリオに不可欠です。

1. プロセスの計測と制御
これは、男性用サイド T シャツの最も一般的な用途です。

圧力監視ステーション: 雄ねじ端はメインプロセスラインまたは容器の雌ポートに直接ねじ込まれ、側面ポートと実行ポートは圧力計、トランスミッタ、またはサンプリングラインに接続されます。
センサーの統合: メインチ​​ューブの直線流れを中断することなく、側枝を介してシステムに温度プローブまたは流量センサーを導入するために使用されます。

2. 水素・高圧ガス産業
優れた耐水素脆化性と 316L の高圧定格により、次のことが可能になります。

水素充填パネル: 非常に限られた空間内での高圧水素の供給と機器へのアクセスを可能にします。
ガスシリンダーマニホールド: 複数のシリンダーをデイジーチェーン接続するために使用され、雄ネジがマニホールドヘッダーに直接接続され、圧縮端が個々のシリンダーラインをリンクします。

3. 半導体および太陽電池の製造
高いクリーン度とコンパクト設計を活かして：

ガスキャビネット: 特殊ガス供給システム (シラン、アンモニアなど) でメイン供給バルブから複数のプロセス チャンバーにガスを分流するために使用されます。
ケミカルデリバリーシステム：高純度の化学試薬を輸送する際に、主要な供給ラインと支線を接続するためのハブとして機能します。

4. 実験室および分析機器
ガスクロマトグラフィー (GC) システム: 精密ガス経路内でのキャリアガスとサンプルの混合または分割を容易にします。
オートクレーブと反応器のセットアップ: 雄型端は反応器の蓋に直接取り付けられることが多く、2 つの圧縮端は入口ポートと排気/リリーフポートとして機能します。

5. 海洋および石油化学エンジニアリング
耐食性サンプリング ループ: 316L グレードは海洋塩噴霧や腐食に耐性があります。オス側 T 型は、リアルタイム監視のためにメイン ラインから流体を引き出すためにサンプリング パネルで頻繁に使用されます。
油圧制御システム: コンパクトな油圧パワー ユニット (HPU) の分岐オイル ラインに最適です。

Contact Us お問い合わせ
前へV：316L ステンレス鋼圧縮継手おねじエルボ 次へ：316L ステンレス鋼圧縮継手おねじ分岐ティー
  • 説明
  • お問い合わせ

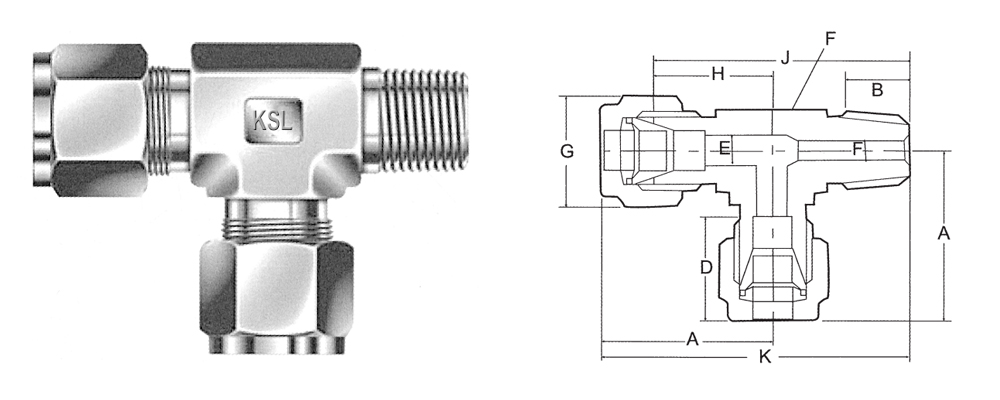

(メートル法)

カタログ番号

Tチューブ

外径

PT-NPT オス

パイプサイズ

A

B

D

E

E1

F

G

H

J

K

M RT-4-1

4

1/8

25.7

10

13.7

3

4.8

12.7

12

19

38.6

45.3

MRT-4-2

4

1/4

27.5

14

13.7

3

7.1

16

12

20.8

44.8

51.5

MRT-6-1

6

1/8

274

10

15.8

4.8

4.8

12.7

14

19.6

39.2

47

MRT-6-2

6

1/4

292

14

15.8

4.8

6

16

14

21.4

45.4

53.2

M RT-6-3

6

3/8

302

14

15.8

4.8

9.5

17.5

14

22.4

46.9

54.7

MRT-6-4

6

12

31.7

19

15.8

4.8

11.9

20.6

14

23.9

56.9

64.7

MRT-8-1

8

1/8

30.1

10

16.7

6

4.8

16

16

22.4

43.4

51.1

MRT-8-2

8

1/4

30.1

14

16.7

6

6

16

16

22.4

46.4

54.1

MRT-8-3

8

3/8

30.8

19

16.7

6.4

9.5

17.5

16

23.1

47.6

55.3

MRT-8-4

8

1/2

32.7

19

16.7

6.4

11.9

20.6

16

24.9

57.9

65.7

M RT-10-1

10

1/B

31.5

10

19.6

7.9

4.8

17.5

19

23.9

46.4

54

MRT-10-2

10

1/4

31.5

14

19.6

7.9

7.1

17.5

19

23.9

48.9

56.5

MRT-10-3

10

3/8

31.5

14

19.6

7.9

7.9

17.5

19

23.9

48.9

56.5

MRT-10-4

10

12

33.5

19

19.6

7.9

11.9

20.6

19

25.9

58.9

66.5

MRT-12-2

12

114

36.7

14

23.8

9.5

7.1

20.6

22

25.9

54.1

64.9

MRT-12-3

12

3/8

36.7

14

23.8

9.5

9.5

20.6

22

25.9

54.1

64.9

MRT-12-4

12

1/2

36.7

19

23.8

9.5

9.5

20.6

22

25.9

58.9

69.7

MRT-12-6

12

3/4

38.8

19

23.8

9.5

157

28

22

28

64.8

75.6

MRT-14-3

14

3/8

39.5

14

24.8

11.1

9.5

23

27

28.7

57.7

68.5

M RT-14-4

14

1/2

39.5

19

24.8

11.1

11.1

23

27

28.7

627

73.5

M RT-14-6

14

3/4

38.8

19

24.8

11.1

15.7

28

27

28

64.8

75.6

MRT-16-3

16

3/8

39.1

14

24.4

127

9.5

22

27

28.7

57.7

68.1

M RT-16-4

16

1/2

39.1

19

24.4

12.7

11.9

22

27

28.7

627

73.1

M RT-16-6

16

3/4

38.4

19

24.4

127

157

28

27

28

64.8

75.2

MRT-18-3

18

3/8

38.8

14

24.8

15.1

9.5

28

30

28

60.5

71.3

MRT-18-4

18

1/2

38.8

19

24.8

15.1

11.9

28

30

28

64.8

75.6

M RT-18-6

18

3/4

38.8

19

24.8

15.1

15.1

28

30

28

64.8

75.6

MRT-20-4

20

12

46

19

25.5

15.9

11.9

34.5

32

35.5

77.2

87.7

M RT-20-6

20

3/4

46

19

25.5

15.9

159

34.5

32

35.5

77.2

87.7

MRT-22-4

22

12

46

19

25.5

18.3

11.9

34.5

32

35.5

77.2

87.7

M RT-22-6

22

3/4

46

19

25.5

18.3

157

34.5

32

35.5

77.2

87.7

MRT-25-4

25

1/2

49.5

19

31.7

21.8

11.9

34.5

38

36.8

78.5

91.2

MRT-25-6

25

34

49.5

19

31.7

21.8

15.7

34.5

38

36.8

78.5

91.2

MRT-25-8

25

1

49.5

22

31.7

21.8

21.8

34.5

38

36.8

81.3

94


(分数)

MRT-01-1

1/8

1/8

26.1

10

14

2.4

4.8

12.7

12

18.6

38.2

45.7

MRT-01-2

1/8

1/4

28

14

14

2.4

6

16

12

20.5

44.5

52

MRT-02-1

1/4

1/8

27.4

10

15.8

4.8

4.8

12.7

14

19.6

39.2

47

MRT-02-2

1/4

1/4

292

14

15.8

4.8

6

16

14

21.4

45.4

53.2

MRT-02-3

1/4

3 /B

302

14

15.8

4.8

9.5

17.5

14

22.4

46.9

54.7

MRT-02-4

1/4

1/2

31.7

19

15.8

4.8

11.9

20.6

14

23.9

56.9

64.7

MRT-03-1

38

1/8

30.7

10

19.6

7.1

4.8

16

17

23.1

44.1

51.7

M RT-03-2

38

114

30.7

14

19.6

7.1

7.1

16

17

23.1

47.1

54.7

MRT-03-3

38

3/B

30.7

14

19.6

7.1

7.1

16

17

23.1

47.6

55.2

M RT-03-4

38

1/2

33.5

19

19.6

7.1

11.9

20.6

17

25.9

58.9

66.5

MRT-04-2

1/2

114

36.1

14

23.4

10.4

7.1

20.6

22

25.9

54.1

64.3

MRT-04-3

1/2

3/B

36.1

14

23.4

10.4

9.5

20.6

22

25.9

54.1

64.3

M RT-04-4

1/2

1/2

36.1

19

23.4

10.4

10.4

20.6

22

25.9

58.9

69.1

M RT-04-6

1/2

314

382

19

23.4

10.4

15.7

28

22

28

64.8

75

MRT-05-3

58

3/8

39.1

14

24.4

12.7

9.5

22

27

28.7

57.7

68.1

M RT-05-4

5/8

1/2

39.1

19

24.4

12.7

11.9

22

27

28.7

627

73.1

MRT-05-6

5V8

3/4

384

19

24.4

12.7

15.7

28

27

28

64.8

75.2

MRT-06-4

34

1/2

38.4

14

24.4

15.7

11.9

28

30

28

64.8

75.2

M RT-06-6

34

3/4

38.4

19

24.4

15.7

15.7

28

32

28

64.8

75.2

M RT-08-6

1"

3/4

49.5

19

31.7

22.4

15.9

34.5

38

36.8

78.5

91.2

MRT-08-8

1"

1/1

49.5

22

31.7

22.4

224

34.5

38

36.8

81.3

94

特に指定のない限り、すべての寸法はミリメートル単位です。参照用のみであり、変更される可能性があります。
