316L ステンレス鋼圧縮継手雄ねじスループレートコネクタ

ホーム / 製品 / ステンレス鋼管継手 / チューブと雄管 / 316L ステンレス鋼圧縮継手雄ねじスループレートコネクタ

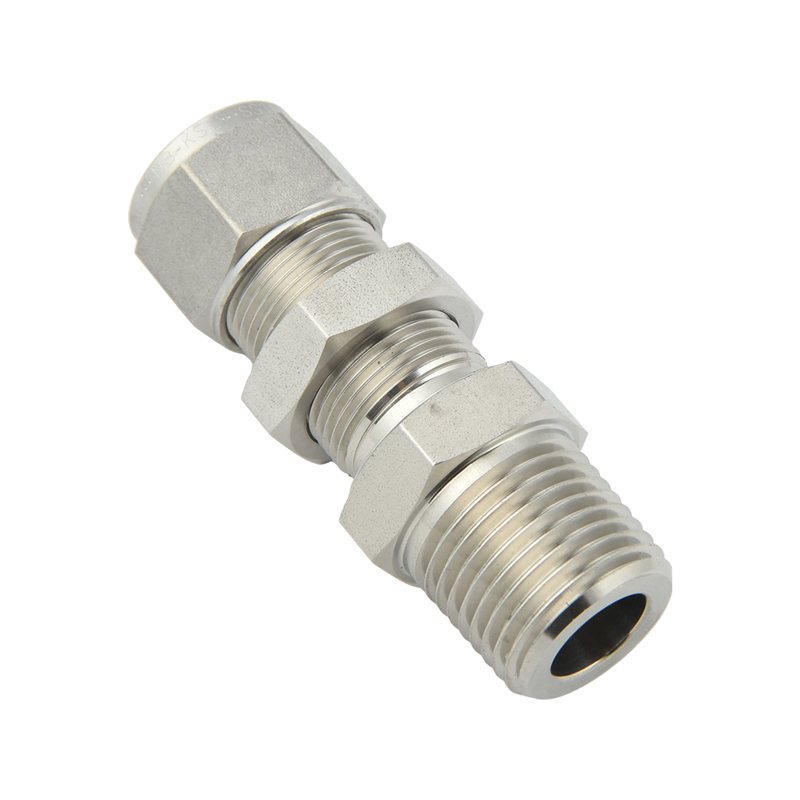

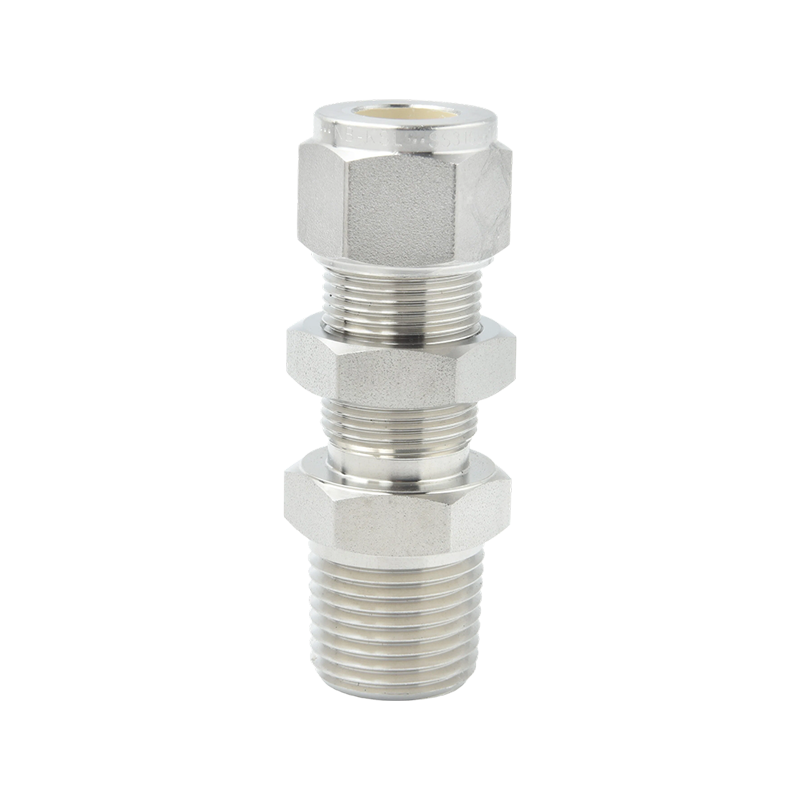

316L ステンレス鋼圧縮継手雄ねじスループレートコネクタ

このコネクタは、バルクヘッド取り付けと雄ねじ変換の 2 つの機能を完璧に組み合わせた、流体システムの「オールラウンダー」です。チューブがパネルを通過し、ソレノイドバルブ、センサー、マニホールドなどの雌ネジ付きポートに直接接続する必要がある厳しい用途向けに特別に設計されています。

コアエンジニアリングの問題点を解決する

コンポーネントの積み重ねと漏れのリスクの軽減:
従来のセットアップでは、多くの場合、「バルクヘッド ユニオン アダプタ オス コネクタ」の不格好な組み合わせが必要です。当社のバルクヘッド オス コネクタはこれを 1 ステップで実現します。接続ポイントが少ないということは、漏れの可能性が低くなり、内部エンクロージャのレイアウトがよりすっきりしていることを意味します。

二重固定の安定性:
頑丈なバルクヘッド ロッキング ナットと精密加工された雄ネジ端の組み合わせにより、パネルの物理的安定性が確保されます。チューブ側からの引張荷重や振動荷重に耐えるように設計されており、界面の疲労破壊を防ぎます。

究極の 316L 素材純度:
超低炭素含有量の高標準 316L ステンレス鋼を使用することで、粒界腐食を効果的に防ぎます。このため、海洋環境における高純度ガスの供給、水素エネルギー機器、精密分析機器にとって最適な選択肢となっています。
高精度のねじ山と硬化プロセス:
おねじ端部（NPT、BSP、Gなど）は冷間加工による補強と研削加工が施されています。これにより、優れた嵌合精度とスムーズでかじり防止の取り付け体験が得られ、頻繁に分解した後でも気密性が確保されます。

Contact Us お問い合わせ
前へV：316L ステンレス鋼圧縮継手雄ねじコネクタ 次へ：316L ステンレス鋼圧縮継手おねじエルボ
  • 説明
  • お問い合わせ

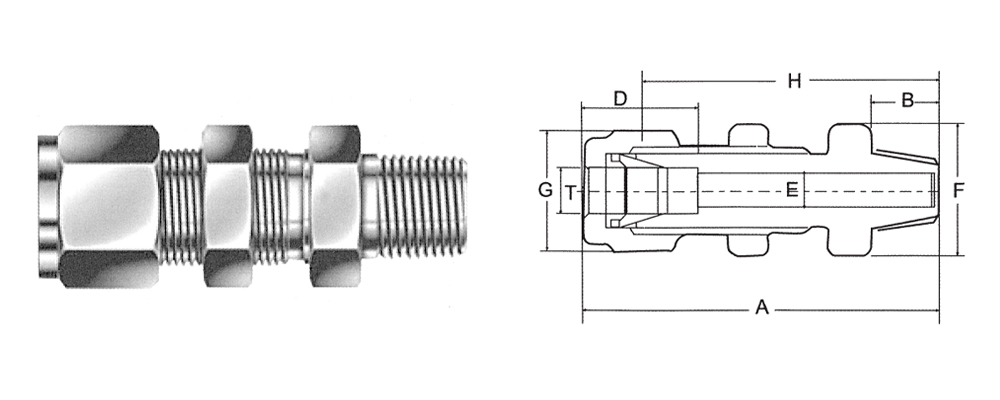

(メートル法)

カタログ番号

チューブ外径

パイプサイズ PT/NPT

A

B

D

E

F

G

H

パネル穴サイズ

最大パネル厚

BMC-6-1

6

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-6-2

6

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-6-3

6

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-6-4

6

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-8-1

8

1/8

52.1

10

16.7

6.4

16

16

44.4

13.1

11.2

BMC-8-2

8

1/4

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-3

8

3/8

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-4

8

1/2

63.7

19

16.7

6.4

22

16

56

13.1

11.2

BMC-10-2

10

1/4

58.1

14

19.6

7.1

22

19

50.5

16.3

11.2

BMC-10-3

10

3/8

58.1

14

19.6

7.9

22

19

50.5

16.3

11.2

BMC-10-4

10

1/2

64.9

19

19.6

7.9

22

19

57.3

16.3

11.2

BMC-12-2

12

1/4

63.9

14

23.8

7.1

24

22

53.1

19.5

12.7

BMC-12-3

12

3/8

63.9

14

23.8

9.5

24

22

53.1

19.5

12.7

BMC-12-4

12

1/2

69.6

19

23.8

9.5

24

22

58.8

19.5

12.7


(分数)

BMC-02-1

1/4

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-02-2

1/4

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-02-3

1/4

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-02-4

1/4

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-03-2

3/8

1/4

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-3

3/8

3/8

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-4

3/8

1/2

64.9

19

19.6

7.1

24

17

57.3

14.7

11.2

BMC-04-2

1/2

1/4

63.5

14

23.4

7.1

24

22

53.1

19.5

12.7

BMC-04-3

1/2

3/8

63.5

14

23.4

9.5

24

22

53.1

19.5

12.7

BMC-04-4

1/2

1/2

69.2

19

23.4

10.4

24

22

58.8

19.5

12.7
