316L ステンレス鋼圧縮継手圧力計コネクタ

ホーム / 製品 / ステンレス鋼管継手 / チューブから雌管へ / 316L ステンレス鋼圧縮継手圧力計コネクタ

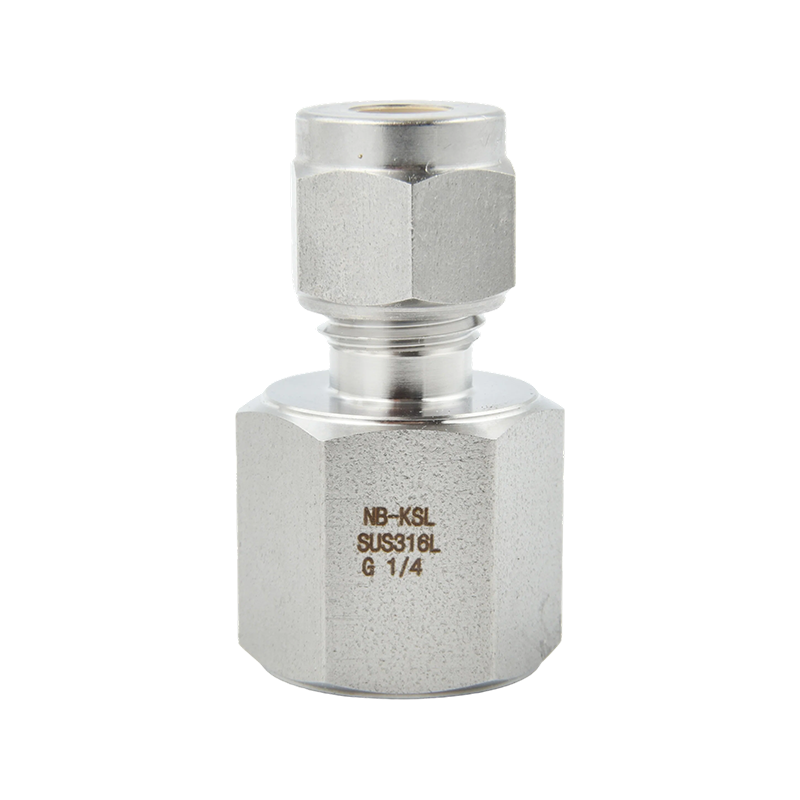

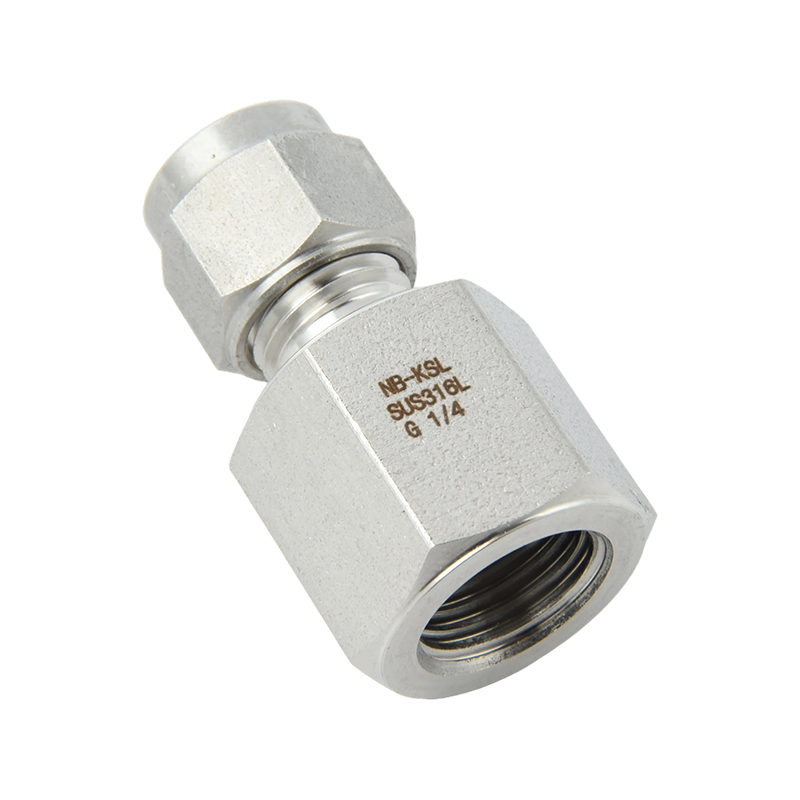

316L ステンレス鋼圧縮継手圧力計コネクタ

圧力計、トランスミッター、その他の測定機器を配管システムに統合するために特別に設計されたこの圧力計コネクタ (ゲージ アダプタとも呼ばれます) は重要な接続点です。 316L 高純度ステンレス鋼で製造されており、精密機器と高圧チューブの間の信頼できるリンクとして機能します。

製品の主な利点

機器グレードの正確なフィット感:
雌ねじ端は、圧力計インターフェース (G/平行ねじや NPT ねじなど) 用に最適化されています。多くの場合、シールワッシャーを収容する平底設計が特徴で、ゲージの向きを簡単に調整し、漏れのないシールを確保します。

優れた振動および脈動減衰:
ダブルフェルールの機械的ロック技術は、ライン内の機械的振動と圧力過渡を効果的に吸収します。これにより、振動によるゲージの緩みや測定誤差が防止され、敏感な機器の耐用年数が大幅に延長されます。

究極の 316L 耐食性:
低炭素 316L 材料は、孔食や化学的攻撃に対して優れた耐性を備えています。清浄度の高い内部ボアにより、機器の検出素子を汚染する可能性のある粒子の蓄積が防止されます。

高圧の安全性と完全性:
最大 6000 psig の設計圧力定格を備えた一体型鍛造ボディは、高い安全マージンを提供します。過圧状態でも気密シールを確保し、危険媒体の漏洩を防ぎます。

Contact Us お問い合わせ
前へV：316L ステンレス鋼圧縮継手雌ねじコネクタ 次へ：316L ステンレス鋼圧縮継手雌ねじスループレートコネクタ
  • 説明
  • お問い合わせ

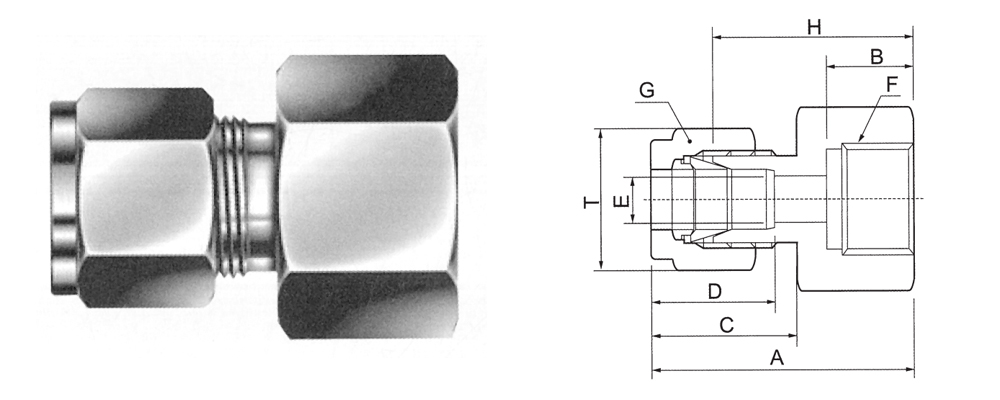

(METRIC) メートル管を ISO 平行ねじ (ゲージ) に接続します。

カタログ番号

Tチューブ外径

R(PF)
女性
パイプサイズ

A

B

D

E

F

G

H

FCG-3-2G

3

1/8

34

14

13.5

2.4

19

12

27

FCG-6-2G

6

1/4

36.2

14

15.8

4.8

19

14

28.4

FCG-6-3G

6

3/8

38

15

15.8

4.8

22

14

30.2

FCG-6-4G

6

1/2

40.9

19

15.8

4.8

27

14

33.1

FCG-8-2G

8

1/4

38.7

14

16.7

5.5

19

16

31

FCG-8-3G

8

3/8

38.7

15

16.7

6.4

22

16

31

FCG-8-4G

8

1/2

43.5

20

16.7

6.4

27

16

35.8

FCG-10-2G

10

1/4

39.4

14

19.6

5.5

19

19

31.8

FCG-10-3G

10

3/8

39.4

15

19.6

6.5

22

19

31.8

FCG-10-4G

10

1/2

44.2

19

19.6

7

27

19

36.6

FCG-12-2G

12

1/4

42.6

14

23.8

5.5

22

22

31.8

FCG-12-3G

12

3/8

42.6

15

23.8

6.5

22

22

31.8

FCG-12-4G

12

1/2

48.9

19

23.8

7

27

22

38.1

FCG-20-4G

20

1/2

54.7

19

25.5

7

30

32

44.2

FCG-22-4G

20

1/2

54.7

19

25.5

7

30

32

44.2


(FRACTIONAL) メートル管を ISO 平行ねじ (ゲージ) に接続します

FCG-02-1G

1/4

1/8

31.7

10

15.8

4.8

14

14

23.9

FCG-02-2G

1/4

1/4

36.2

14

15.8

4.8

19

14

28.4

FCG-02-3G

1/4

3/8

38

15

15.8

4.8

22

14

30.2

FCG-02-4G

1/4

1/2

40.9

19

15.8

4.8

27

14

33.1

FCG-03-2G

3/8

1/4

39.4

14

19.6

5.5

19

17

31.8

FCG-03-3G

3/8

3/8

44.2

15

19.6

6.5

22

17

36.6

FCG-03-4G

3/8

1/2

44.2

19

19.6

7

27

17

36.6

FCG-04-2G

1/2

1/4

42

14

23.4

5.5

22

22

31.8

FCG-04-3G

1/2

3/8

42

15

23.4

6.5

24

22

31.8

FCG-04-4G

1/2

1/2

48.3

19

23.4

7

27

22

38.1


(FRACTIONAL) メートル管を ISO 平行ねじ (ゲージ) に接続します

FC-3-M14*1.5

3

M14×1.5

34

15

13.5

2.4

19

12

27

FC-6-M14*1.5

6

M14×1.5

38

15

15.8

4.8

19

14

30.2

FC-8-M14*1.5

8

M14×1.5

37.8

15

16.7

5.5

19

16

31

FC-10-M14*1.5

10

M14×1.5

39.4

15

19.6

5.5

19

19

31.8

FC-12-M14*1.5

12

M14×1.5

42.6

15

23.8

5.5

22

22

31.8

FC-6-M16*1.5

6

M16×1.5

38

16

15.8

6.5

22

14

30.2

FC-8-M16*1.5

8

M16×1.5

38.7

16

16.7

6.4

22

16

31

FC-10-M16*1.5

10

M16×1.5

39.4

16

19.6

6.4

22

19

31.8

FC-12-M16*1.5

12

M16×1.5

42.6

16

23.8

6.5

22

22

31.8

FC-8-M18*1.5

8

M18×1.5

41.3

16

16.7

6.4

24

16

33.6

FC-12-M18*1.5

12

M18×1.5

44.4

16

23.8

7

24

22

33.6

FC-6-M20*1.5

6

M20×1.5

40.3

16

15.8

4.8

27

14

32.5

FC-8-M20*1.5

8

M20×1.5

41.2

16

16.7

6.4

27

16

33.5

FC-10-M20*1.5

10

M20×1.5

42.1

16

19.6

7

27

19

34.5

FC-12-M20*1.5

12

M20×1.5

45.3

16

23.8

7

27

22

34.5
