316L ステンレス鋼パイプ対パイプ雌ねじアダプター

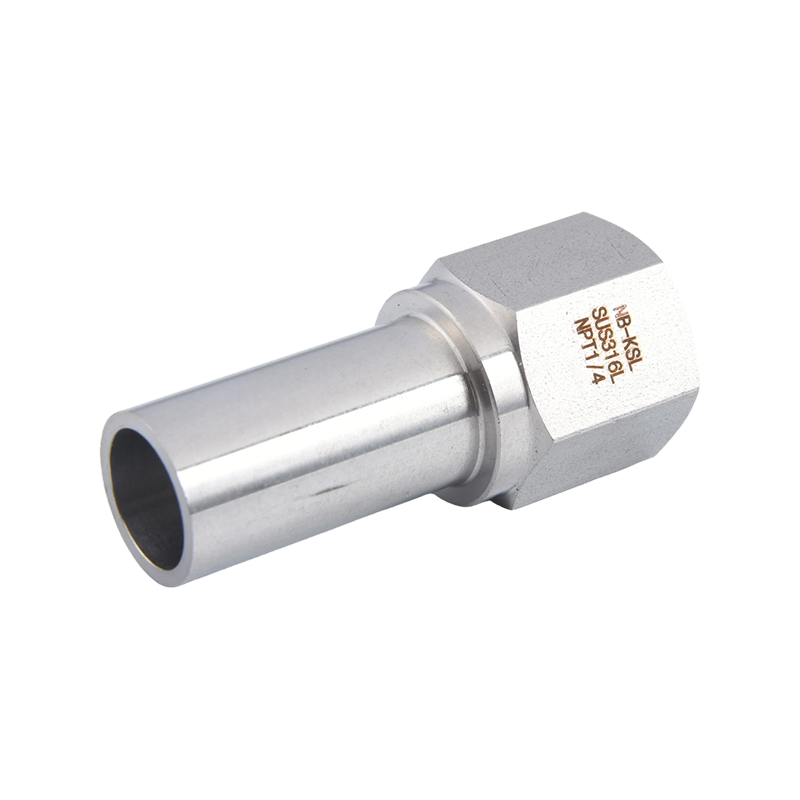

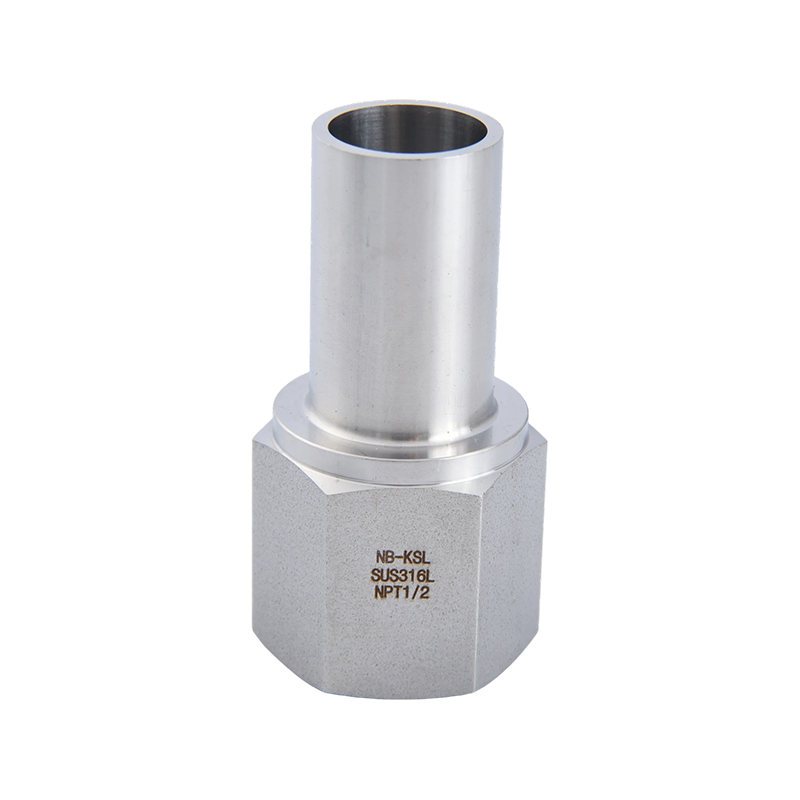

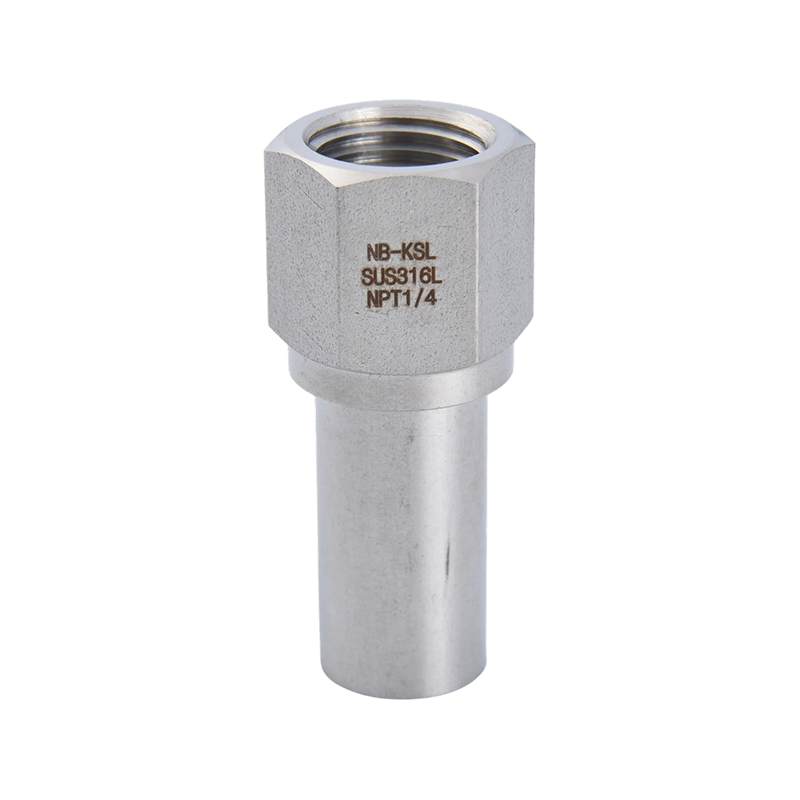

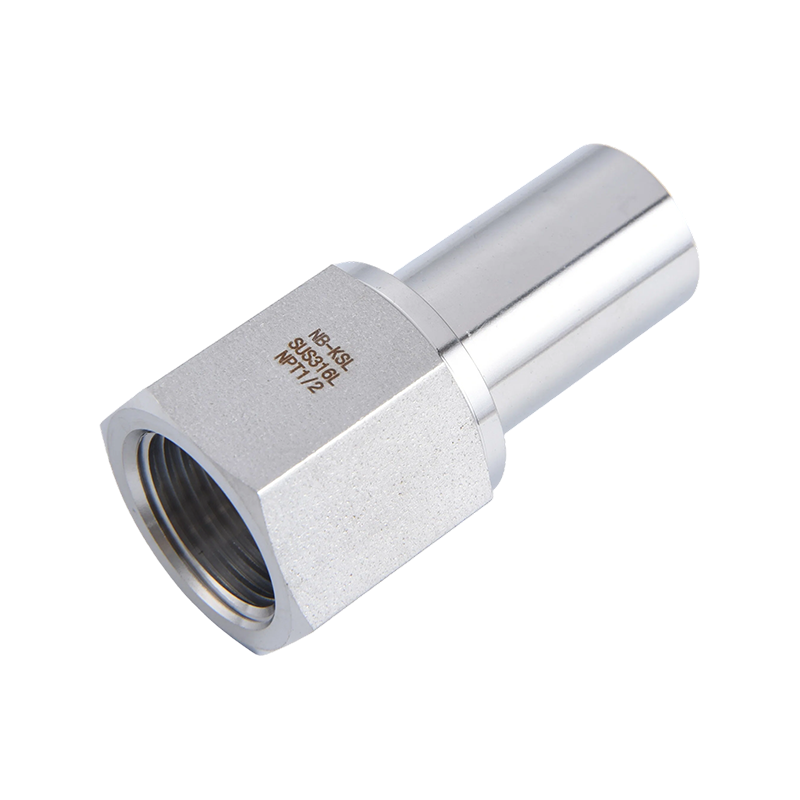

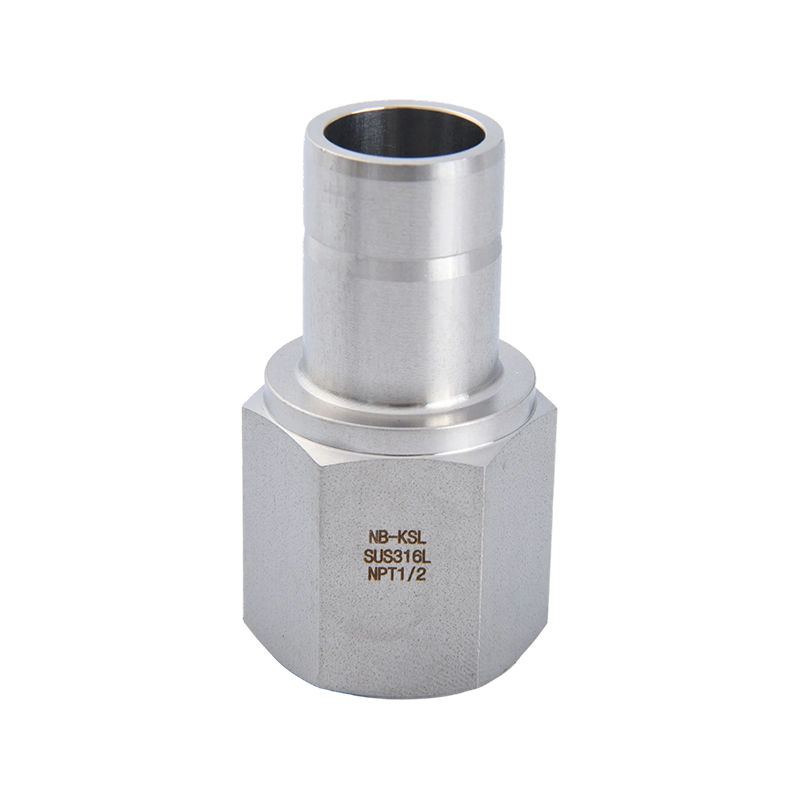

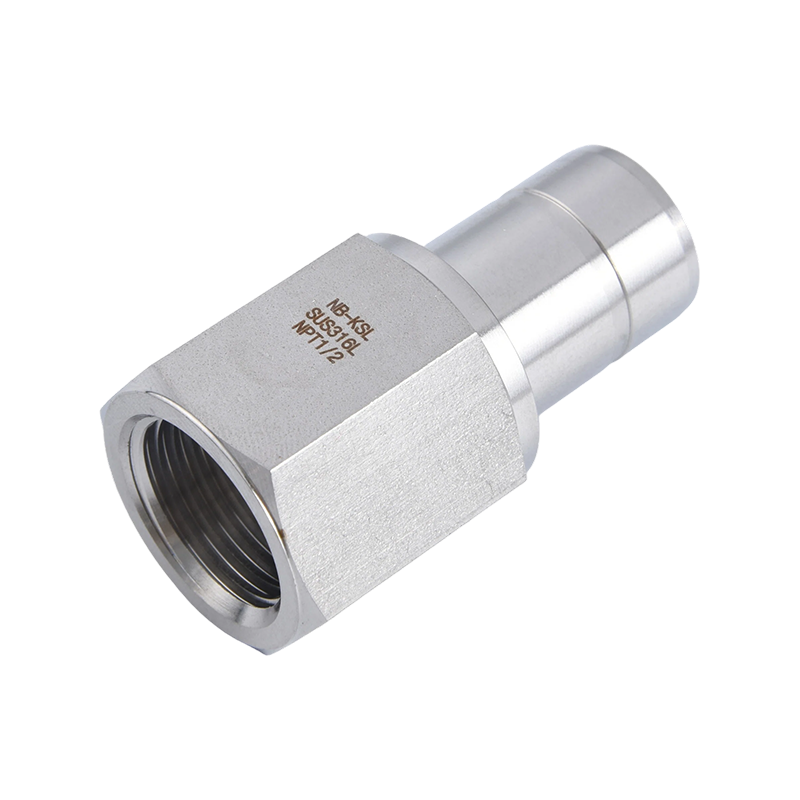

316L ステンレス鋼パイプ対パイプ雌ねじアダプターは、配管システムを接続するための移行継手です。その主な構造は、2 つのパイプまたは機器ポートを接続するように設計されています。 The core feature of this product lies in its composite connection method: one end (or both ends) is designed with a butt-weld bevel for permanent welding to the pipe; while the inside is machined with standard internal threads for connecting valves, instruments, fittings, or other components with external threads.スムーズな移行を優先した内部流路設計。 The inner wall is finely polished, with a surface roughness typically controlled to Ra ≤ 0.8μm or even lower (Sanitary grade can reach Ra ≤ 0.5μm).これにより、流体抵抗係数が減少するだけでなく、さらに重要なことに、粗い表面でのメディアの保持や堆積が防止されます。

  • 説明
  • お問い合わせ

メスアダプター/チューブ

フラクショナルNB-KSLポートをPT(NPT)おねじに接続します

カタログ 番号

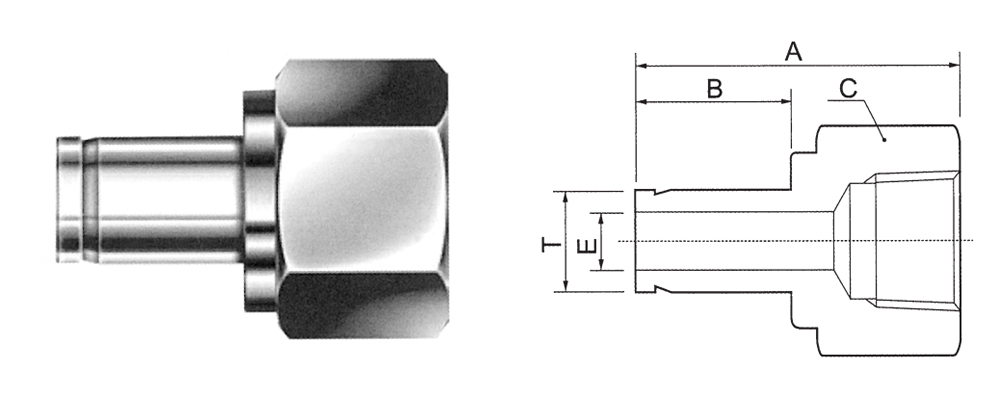

T チューブ 外径

PT-NPT 女性 パイプ
サイズ

A

B

C

E

TAF-02-1

1/4

1/8

33

15.7

14

4.4

TAF-02-2

1/4

1/4

37.1

15.7

19

4.4

TAF-02-3

1/4

3/8

39.5

15.7

22

4.4

TAF-02-4

1/4

1/2

45.5

15.7

27

4.4

TAF-03-1

3/8

1/8

34.3

17.6

14

7.1

TAF-03-2

3/8

1/4

38.1

17.6

19

7.1

TAF-03-3

3/8

3/8

40.4

17.6

22

7.1

TAF-03-4

3/8

1/2

46.7

17.6

27

7.1

TAF-04-2

1/2

1/4

43.4

23.2

19

9.9

TAF-04-3

1/2

3/8

45.5

23.2

22

9.9

TAF-04-4

1/2

1/2

52.3

23.2

27

9.9

TAF-06-4

3/4

1/2

53.8

24.7

27

15

TAF-06-6

3/4

3/4

54.9

24.7

32

15

TAF-06-8

3/4

1"

58.4

24.7

41

15

TAF-08-4

1"

1/2

60.7

30.7

27

18

TAF-08-8

1"

1"

64.2

30.7

41

19.6


メトリックNB-KSLポートをPT(NPT)おねじに接続します

TAF-6-1 6 1/8 33 15.7 14 4.4
TAF-6-2 6 1/4 37.1 15.7 19 4.4
TAF-6-3 6 3/8 39.5 15.7 22 4.4
TAF-8-2 8 1/4 37.6 16.5 19 6
TAF-8-3 8 3/8 39.5 16.5 22 6
TAF-10-2 10 1/4 38.1 17.6 19 7.1
TAF-10-3 10 3/8 40.1 17.6 22 7.1
TAF-10-4 10 1/2 46.5 17.6 27 7.1
TAF-12-2 12 1/4 43.4 23.2 19 9.1
TAF-12-3 12 3/8 45.5 23.2 22 9.1
TAF-12-4 12 1/2 52.3 23.2 27 9.1
TAF-18-4 18 1/2 54.8 24.7 27 14

特に指定のない限り、すべての寸法はミリメートル単位であり、参照のみを目的としており、変更される可能性があります。
